CRAB WINCH (HAND OPERATED) |
|
|
Download Catalogue (PDF) |
|
|
|
|
|
|
|
|
APPLICATION |
|
|
-

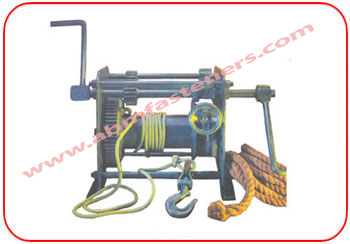

"ABM" Manual Crab
Winch is used for pulling heavy loads, erecting Pillars and Poles,
Tensioning Electric Lines.
-
It is also used for
lifting loads.
|
|
|
|
|
|
GEARS |
|
|
-
Crab Winch is a Multi
Geared Machine viz. 1 Driver Gear 2. Reduction Gear 3. Pinion Gear &
4. Main load Gear mounted on two numbers of Ball Bearings.
-
These are fabricated
from Tested Steel, machined & Teeth Cut by Hob.
|
|
|
|
|
|
ROPE DRUM |
|
|
|
|
|
|
|
|
BODY PLATES |
|
|
|
|
|
|
|
|
BRAKE |
|
|
-
Two numbers of Brakes
are provided for better safety.
-
1. Pawl & Ratchet
Brake to prevent reverse movement of the drum on load.
-
2. Shoe Type
Brake with Replaceable Brake - Lining for Extra Safety.
|
|
|
|
|
|
SPEED |
|
|
|
|
|
|
|
|
OPERATION HANDLES |
|
|
|
|
|
|
|
|
TEST |
|
|
|
|
|
|
|
|
TECHNICAL DATA |
|
|
Item
Code No. |
ABM-MH-6210 |
ABM-MH-6211 |
ABM-MH-6212 |
ABM-MH-6213 |
ABM-MH-6214 |
ABM-MH-6215 |
ABM-MH-
6216 |
Capacity in Tonnes |
1 |
2 |
3 |
5 |
10 |
15 |
20 |
Drum
Dia. (mm) |
160 |
160 |
215 |
215 |
270 |
355 |
400 |
Drum
Length (mm) |
300 |
400 |
500 |
560 |
800 |
1000 |
1200 |
Flange Dia. (mm) |
285 |
380 |
400 |
500 |
600 |
750 |
900 |
Height A (mm) |
490 |
610 |
730 |
960 |
1140 |
1440 |
1700 |
Width
B (mm) |
360 |
480 |
530 |
680 |
965 |
1140 |
1300 |
Length C (mm) |
600 |
750 |
900 |
980 |
1300 |
1700 |
1900 |
|
|
|
|
|
|
|
|
|
|
|
